Panne électronique auto : la méthode de recherche des spécialistes

Une vitre qui refuse de descendre un matin sur trois, un démarreur muet une fois par semaine, un voyant de freinage qui s’allume seulement sous la pluie : les défauts électriques intermittents épuisent la patience des automobilistes et le portefeuille de ceux qui remplacent au hasard. La recherche de panne électronique automobile obéit pourtant à une discipline précise, faite d’hypothèses écrites, de mesures ordonnées et d’éliminations successives. Cette méthode ne relève pas du talent mais de la rigueur, et elle explique pourquoi deux ateliers facturent des durées très différentes pour un même symptôme.

Comprendre son déroulé permet de mieux dialoguer avec un technicien, de fournir les bonnes informations dès le premier échange, et surtout de reconnaître une démarche sérieuse d’un simple remplacement à l’aveugle habillé de vocabulaire technique.

Pourquoi un défaut électrique se cache si bien

Un véhicule récent transporte plusieurs kilomètres de fils, des centaines de connecteurs et une dizaine de boîtiers de commande qui se parlent en permanence. Le courant y circule dans deux sens : l’alimentation part d’une source protégée par un fusible, traverse le composant, puis retourne à la batterie par une masse commune souvent vissée sur la caisse. La moitié des défauts dits électroniques viennent de ce retour, pas de l’alimentation, et surtout pas du calculateur que l’on accuse en premier.

L’intermittence complique tout. Un connecteur légèrement desserré établit un contact correct au repos et le perd sous vibration ou dilatation thermique. Un fil dont l’isolant est entamé ne touche la tôle qu’en virage à gauche. Une trace de corrosion dans une cosse fait grimper la résistance de quelques dixièmes d’ohm, valeur invisible au multimètre à vide mais suffisante pour effondrer la tension dès qu’un moteur électrique demande dix ampères. Ces défauts génèrent des codes intermittents qui disparaissent dès qu’on cherche à les observer.

Le réseau interne ajoute une couche d’illusion. Quand un module cesse de communiquer, tous les calculateurs qui l’attendaient signalent une perte de dialogue. L’écran affiche alors une dizaine de défauts sur des systèmes sans rapport apparent, et l’automobiliste conclut à une avarie électronique généralisée alors qu’un seul fil est en cause.

La méthode de recherche de panne électronique automobile

Les spécialistes suivent une séquence stable. Chaque étape produit une information qui restreint le champ, et aucune pièce n’est commandée avant la dernière.

Documenter puis reproduire le symptôme

Rien ne se cherche sans conditions d’apparition. Le technicien interroge le propriétaire sur la fréquence, la météo, la température, le moment du trajet, les manipulations effectuées juste avant. Il tente ensuite de reproduire la panne à la demande : moteur froid, phares allumés, direction en butée, portes ouvertes, vibration provoquée sur le faisceau. Un défaut reproductible est déjà à moitié résolu ; un défaut jamais reproduit ne pourra pas être validé après réparation, ce qui rend toute facture discutable.

Lire les données, sans effacer

Le relevé complet des mémoires précède toute intervention, avec les conditions gelées associées. Ces informations disparaissent définitivement au premier effacement, d’où la règle appliquée dans les ateliers méthodiques : on photographie, on note, on efface seulement ensuite. Le principe et les étapes de cette lecture sont détaillés dans notre dossier sur le diagnostic auto et son fonctionnement, qui décrit également les fourchettes de prix pratiquées.

Ouvrir le schéma électrique

Le schéma électrique du circuit concerné remplace l’intuition. Il indique le fusible d’origine, le trajet du fil, la couleur, les connecteurs intermédiaires, le point de masse et le connecteur du calculateur. À partir de ce document, le technicien construit un plan de mesure : trois ou quatre points de contrôle choisis pour couper le circuit en deux à chaque essai. Cette logique de dichotomie divise le temps de recherche par un facteur considérable comparée à un contrôle de proche en proche.

Mesurer sous charge, jamais à vide

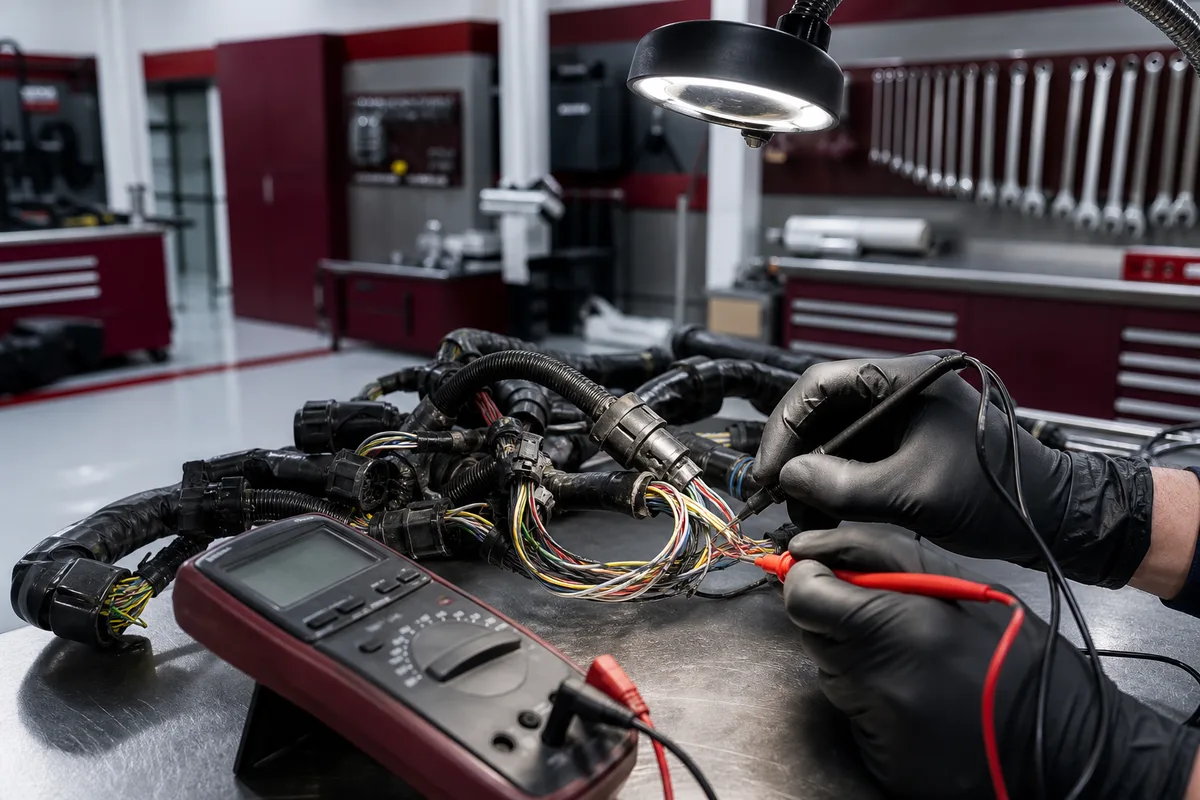

Un fil coupé se voit au multimètre. Un fil abîmé, non. La mesure qui compte est la chute de tension relevée pendant que le circuit fonctionne et consomme réellement. Entre la borne positive et le composant alimenté, la perte doit rester très faible ; au-delà, la résistance parasite se situe entre les deux points de mesure. Le même contrôle s’effectue sur le retour de masse. Cette technique révèle des connecteurs verdis, des cosses serties à froid ou des épissures d’origine fatiguées que la lecture de codes ne montrera jamais.

Éliminer, valider, remonter

L’hypothèse retenue se vérifie par une action réversible : shunter provisoirement un tronçon, remplacer une masse par un câble d’essai, débrancher un module suspecté d’inonder le réseau. Lorsque le symptôme disparaît avec l’essai et revient sans lui, la cause est établie. La réparation est alors faite proprement, puis validée par un cycle complet de fonctionnement et par l’absence de retour du code après plusieurs démarrages.

La qualité de la remise en état pèse autant que la justesse du diagnostic. Une réparation de faisceau tenue par un connecteur à sertir bon marché, sans gaine ni fixation, redeviendra un défaut intermittent dans les mois qui suivent, souvent avec un symptôme légèrement différent qui relancera une recherche complète. Les ateliers soigneux soudent, isolent, protègent le brin réparé dans une gaine annelée et le refixent sur son parcours d’origine, en laissant assez de mou pour absorber les mouvements de la caisse.

Les outils qui départagent les hypothèses

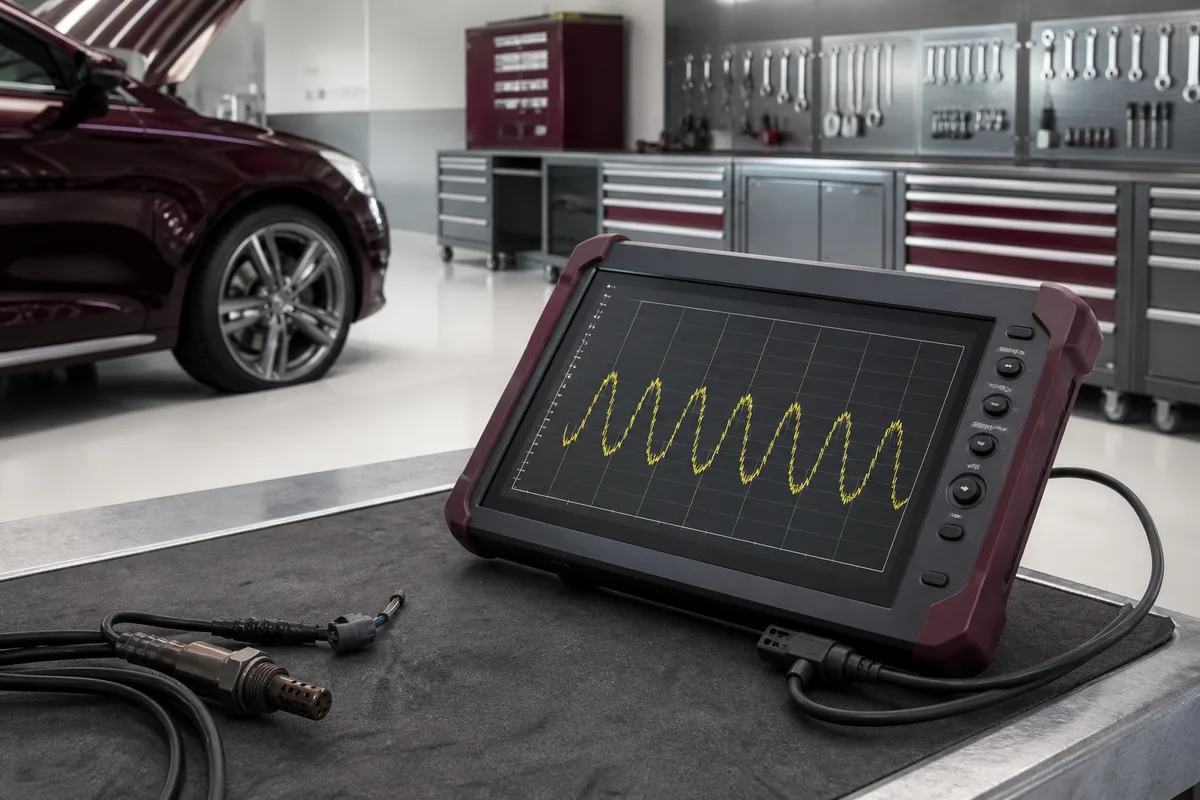

L’outil de lecture ne représente qu’une partie de l’équipement nécessaire. Chaque instrument répond à une question différente, et la valeur d’un atelier tient autant à la profondeur de sa caisse à outils qu’à l’expérience de celui qui les manipule.

Un simulateur de capteur et une boîte de dérivation complètent utilement cet arsenal. Le premier injecte un signal parfaitement connu à la place d’une sonde suspecte : si le calculateur réagit correctement, le boîtier est hors de cause et le doute se reporte sur le capteur ou son câblage. La seconde s’intercale entre un connecteur et son module pour permettre des mesures sans piquer les fils, geste qui abîme l’isolant et prépare la panne suivante. Ces accessoires coûtent peu au regard des heures qu’ils économisent, mais ils supposent de disposer des valeurs de référence du constructeur pour interpréter ce que l’on observe.

Le contrôle de la batterie précède systématiquement le reste. Un test de charge révèle des tensions instables qui expliquent à elles seules des grappes de défauts fantaisistes. Beaucoup de recherches longues se terminent sur une batterie fatiguée ou une borne mal serrée, et un technicien méthodique commence donc par écarter cette hypothèse avant d’ouvrir le moindre faisceau.

Les causes réellement les plus fréquentes

Les statistiques d’atelier convergent vers un constat simple : la grande majorité des défauts électroniques proviennent des liaisons, pas des composants. Connecteurs oxydés dans les zones exposées aux projections, passages de faisceau frottés au niveau des charnières de porte ou du hayon, points de masse sous plancher attaqués par le sel de déneigement, épissures d’origine soumises aux vibrations, réparations antérieures faites avec des dominos ou du ruban adhésif : la liste varie peu d’un modèle à l’autre.

Les zones à surveiller se devinent d’ailleurs à l’œil nu. Tout endroit où un faisceau traverse une articulation, longe une source de chaleur, plonge sous le plancher ou passe d’un élément mobile à un élément fixe concentre les défaillances. Les véhicules ayant vécu près du littoral ou dans des régions où le sel est répandu l’hiver présentent un vieillissement accéléré des points de masse et des connecteurs situés sous la caisse, un facteur que le technicien intègre avant même de brancher son outil.

Les composants eux-mêmes tombent en panne selon des schémas connus : capteurs exposés à la chaleur, moteurs d’essuie-glace ou de lève-vitre en fin de vie, actionneurs de volets d’admission encrassés. Les calculateurs, eux, défaillent rarement et presque toujours après un événement identifiable : entrée d’eau, court-circuit, démarrage par câbles mal réalisé, soudure de carrosserie sans précaution. Remplacer un boîtier de commande sans avoir trouvé la cause du premier claquage revient à en sacrifier un second.

Ce que le propriétaire peut préparer avant la visite

Un carnet de bord improvisé fait gagner une heure facturée. Noter la date et l’heure de chaque occurrence, la température extérieure, l’état des consommateurs allumés, le kilométrage et la manœuvre en cours donne au technicien un arbre de décision immédiat. Filmer le tableau de bord au moment du défaut vaut mieux qu’une description approximative. Signaler les interventions passées, y compris celles réalisées par un proche ou dans le cadre d’un accessoire ajouté, évite de chercher pendant deux heures une cause introduite six mois plus tôt.

La question du budget se pose ensuite honnêtement. Une recherche complexe peut mobiliser plusieurs heures, et sur un véhicule ancien la facture cumulée dépasse parfois la valeur de revente. Avant d’engager la dépense, comparer le coût estimé avec les circuits de cession décrits dans notre dossier sur le rachat de voiture et le déroulé d’une reprise évite une décision prise sous le coup de l’agacement.

Un dernier point mérite attention sur les véhicules modifiés. Les accessoires branchés sur le réseau embarqué, les faisceaux d’attelage montés à la hâte et les modifications de logiciel moteur brouillent la lecture d’un défaut et compliquent la recherche. Les implications de ces interventions sont détaillées dans notre dossier sur la reprogrammation moteur, ses gains et ses risques. Signaler spontanément ce type d’historique n’a rien de compromettant : cela oriente la recherche et raccourcit la facture.
